空分設備
P TO P 咨詢技術方案
滿足客戶的需求

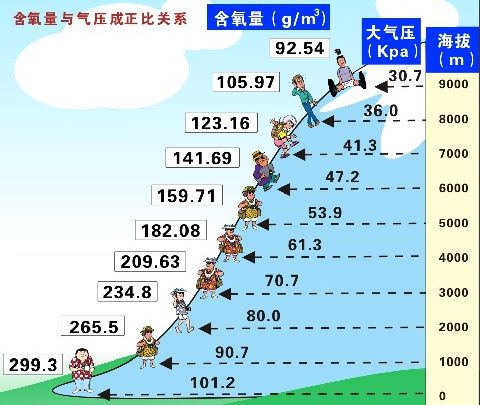

空氣是一種均勻的多組分混合氣體。在離地面10km高度以內，它的主要成分氮、氧、氬等幾乎恒定不變。另外有少量雜質，例如：塵埃、CO2、水蒸氣、SO2、CH4、C2H6、C3H8等碳氫化合物，這些組分因環境而變化。此外還有微量的H2、臭氧、N2O等。隨著海拔的增高，空氣中的含氧量減小。雜質含量和海拔高度是設計要考慮的主要因素。
- 咨詢空分設備技術方案時，客戶至少需要提供以下情況：
- 空氣中的雜質含量，主要為CO2、SO2、CH4、C2H2及總碳含量；
- 海拔高度，大氣環境溫度和濕度，風力和雷電等自然氣候條件；
- 地質、交通等土建工程條件；水質、電源等公用工程條件；
- 產品要求，包括氣體產品和液體產品的產量、純度、供氣壓力、使用情況等；
- 配置要求，例如：空壓機、氮壓機、氧壓機、增壓透平、板式換熱器、填料、冷凍機、汽化器、貯槽、液體泵、工業閥門、儀表電氣等。如果沒有特殊要求，我們將按照經驗配置；
- 我們在接到訂單后，將完成設計、制造、配套、安裝、試車等一系列服務。
質量為先 創新為本
空分設備產品系列
大中型空分設備產品系列
| 型號 |
KDON-4500/ 4500/120 |
KDON-6500/ 6500/180 |
KDON-10000/ 10000/320 |
KDON-15000/ 15000/500 |
KDON-21000/ 21000/750 |
KDON-30000/ 30000/1000 |
| 氧氣產量Nm3/h | 4500 | 6500 | 10000 | 15000 | 21000 | 30000 |
| 液氧產量Nm3/h | 100 | 100 | 150 | 300 | 500 | 600 |
| 氧氣壓力MPaA | 2.5~3.0 | 2.5~3.0 | 2.5~3.0 | 2.5~3.0 | 2.3~2.8 | 2.5~2.8 |
| 氮氣產量Nm3/h | 4500~1萬 | 6500~1萬 | 10000~2萬 | 15000~3萬 | 21000~4萬 | 30000~6萬 |
| 氮氣壓力MPaA | 1.6~2.5 | 1.6~2.5 | 1.6~2.5 | 1.6~2.5 | 1.6~2.5 | 1.6~2.5 |
| 氬氣產量Nm3/h | 120 | 180 | 320 | 500 | 750 | 1000 |
| 單耗kW·h/Nm3O2 | 0.505 | 0.47 | 0.45 | 0.43 | 0.425 | 0.42 |
- 氧氣純度:≥99.6%O2，氮氣純度:≤10ppmO2，氬氣純度：≤2ppmO2+≤3ppmN2。
- 氧氣和氮氣產量為0℃，0.101325MPaA狀態下的氣體量。
- 單位制氧能耗是以入塔空氣量的設計值為依據。
- 液態產品為選型參考，液體產品量可以在液氧和液氮之間調節。當液態產品與上述值不同時，單位電耗指標按照合同規定。
- 氮純度和氧氮比值不符合表中規定時，按照合同規定。
- 空分設備推薦采用產品系列，也可以根據客戶需求定制。
- 流程形式采用分子篩純化、增壓透平膨脹和外壓縮流程。也可根據客戶要求采用內壓縮流程。
全液體空分設備產品
| 型號 | 液氧產量Nm3/h | 液氮產量Nm3/h | 液氬產量Nm3/h | 冷箱尺寸mm |
| KDON-310Y | 250 | 50 | – | 1800X2000X15000 |
| KDON-1000Y | 800 | 50 | – | 2500X3000X18500 |
| KDONAr-1690Y/540Y/48Y | 1350 | 350 | 48 | 9000X3000X47500 |
| KDONAr-3750Y/4630Y/100Y | 3000 | 3000 | 100 | 10000X3300X48000 |
| KDONAr-5000Y/2470Y/135Y | 4000 | 1600 | 135 | 10000X3600X48000 |
| KDONAr-6500Y/6250Y/190Y | 5200 | 4000 | 150 |
4500X3800X14000 6000X5500X56000 |
- 氧氣純度:≥99.6%O2，氮氣純度:≤10ppmO2，氬氣純度：≤2ppmO2+≤3ppmN2。
- 液氧、液氮和液氬產量為0℃，0.101325MPaA狀態下的氣體量，型號中的Y表示液體體積“升”。
- 液態產品量為選型參考，液體產品量可以在液氮和液氧之間調節，單位能耗指標按照合同規定。
- 氮純度和氧氮比值不符合表中規定時，按照合同規定。
- 流程形式采用分子篩純化，50T/D以下的裝置采用膨脹機和低溫制冷機液化流程，50T/D以上的裝置采用高低溫雙膨脹機液化流程。
- 由于全液體產品能耗較高，故建議選擇進口的原料氣壓縮機和循環氣壓縮機及進口增壓膨脹機。
成套高純氮設備產品系列
| 型號 | KDN-400 | KDN-800 | KDN-1500 | KDN-2000 | KDN-3000 | KDN-6000 |
| 氮氣產量Nm3/h | 400 | 800 | 1500 | 2000 | 3000 | 6000 |
| 氮氣純度ppmO2 | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 |
| 液氮產量Nm3/h | 15 | 30 | 150 | 150 | 250 | 450 |
| 氮氣壓力MPaA | 0.2~0.1 | 0.2~0.1 | 0.2~0.1 | 0.2~0.1 | 0.2~0.1 | 0.2~0.1 |
| 單耗kW·h/Nm3N2 | 0.42 | 0.4 | 0.38 | 0.36 | 0.34 | 0.32 |
| 冷箱尺寸mm |
2200x 2200x 12500 |
2200x 2400x 13500 |
2400x 3000x 15000 |
2500x 3600x 16000 |
2600x 3800x 18000 |
2800x 4000x 18000 |
- 氮氣產量為0℃，0.101325MPaA狀態下的氣體量。
- 單位制氮能耗是以入塔空氣量的設計值為依據。
- 液態產品為選型參考，當液態產品與上述值不同時，單位電耗指標按照合同規定。
成套小空分產品系列
| 型號 | KDON-100/200 | KDON-200/400 | KDON-300/600 | KDON-400/800 | KDON-600/1200 | KDON-800/1600 |
| 氧氣產量Nm3/h | 100 | 200 | 300 | 400 | 600 | 800 |
| 氧氣純度%O2 | ≥99.6 | ≥99.6 | ≥99.6 | ≥99.6 | ≥99.6 | ≥99.6 |
| 氮氣產量Nm3/h | 200 | 400 | 600 | 800 | 1200 | 1600 |
| 氮氣純度%N2 | ≥99.99 | ≥99.99 | ≥99.99 | ≥99.99 | ≥99.99 | ≥99.99 |
| 單耗kW·h/Nm3O2 | 1.45 | 1.16 | 0.84 | 0.76 | 0.72 | 0.68 |
- 氧氣和氮氣產量為0℃，0.101325MPaA狀態下的氣體量。
- 單位氧電耗不包括氧壓機電耗值。
- 氧氣和氮氣濃度為體積百分比。
- 氮氣產量：氧氣產量≥2：1
- 同時生產部分液體產品的電耗指標按照合同規定。
